射出成形NdF​​eB磁石

概要

製品仕様

主な仕様は次のとおりです。

· 磁気特性：残留磁化（Br）：0.7～1.05 T、保磁力（Hcj）：750～1600 kA/m、最大エネルギー積（(BH)max）：8～16 MGOe。

· 物理的特性：密度：5.2～6.0 g/cm³、硬度：ショアD 75～85、引張強度：30～50 MPa。

· 熱安定性：連続動作温度：-40℃～120℃（ナイロンバインダー）または150℃（PPSバインダー）、キュリー温度：310～350℃。

· 形状: 複雑な 3D 形状 (円筒形、環状、切り欠き付き長方形、ギア、フランジ); 最小壁厚: 0.5 ～ 1.0 mm; 最大部品サイズ: 通常 <100 mm (金型によって異なります)。

製品グレード

グレードは磁気性能とバインダーの種類によって分類されます。

· 標準グレード: (BH)max に基づく: IM-8 (8 MGOe)、IM-12 (12 MGOe)、IM-16 (16 MGOe)、Hcj の範囲は 800～1200 kA/m。

· 高温グレード: 末尾に「H」が付きます (例: IM-12H)。150°C で動作するように PPS バインダーを使用します。Hcj は最大 1600 kA/m です。

· カスタムグレード: 特定のトルク/磁場要件に合わせてカスタマイズされたバインダー システム (難燃性、レーザー マーキング可能など) または磁性粉末ブレンド。

コーティング

射出成形されたNdFeBは、磁性粒子を熱可塑性バインダーで包み込むことで耐腐食性を高めており、追加コーティングの必要性を低減します。過酷な環境に対応するオプション処理として、以下のものがあります。

· エポキシコーティング: 耐薬品性を向上させる薄い層 (20 ～ 50 μm)、塩水噴霧耐性 >500 時間。

· ニッケルメッキ：耐摩耗性を高める無電解 Ni-P コーティング。自動車のエンジンルーム内で使用されます。

· パリレンコーティング：医療/電子機器向けのコンフォーマルコーティング（5〜20μm）、生体適合性と防湿性を備えています。

適用範囲

主な用途は次のとおりです。

· 電子機器: マイクロモーター (ハードディスクドライブ、プリンター)、カメラのオートフォーカスモジュール、スマートフォンの振動モーター、センサー (近接、速度)。

· 自動車：ABS センサー、燃料噴射アクチュエーター、HVAC フラップ、ウィンドウ リフト モーター、ダッシュボード ディスプレイ。

· 消費財: 電動工具 (ドリル、ドライバー)、家電製品 (冷蔵庫コンプレッサー、エアコン)、玩具 (ラジコンカー)、磁気留め具。

· 医療機器：補聴器、インスリンポンプ、外科用ロボット、小型ポンプ。

· 産業用：リニアアクチュエータ、エンコーダ、磁気カップリング、小型ギアモーター。

パッケージ情報

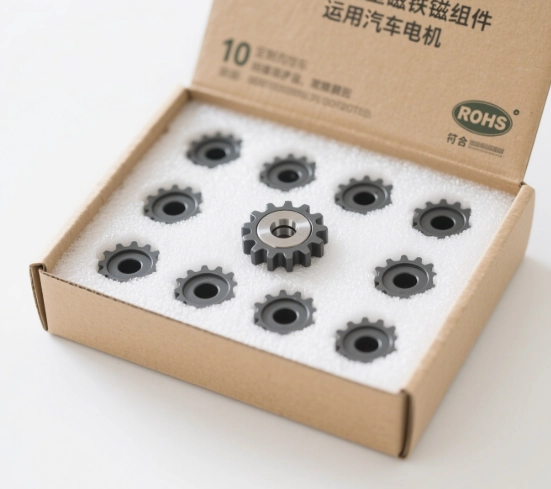

· 一次包装: 傷や部品同士の接触を防ぐ仕切りが付いた帯電防止プラスチックトレイまたはブリスターパック。寸法精度を維持するために重要です。

· 二次包装: 乾燥剤(湿気をコントロールするため)が入った密封ポリエチレン袋と、長期保存用の真空密封オプション。

· 配送パッケージ: フォームインサートまたは成形パルプトレイを備えた段ボール箱。グレード、バインダータイプ、磁化パターン、数量、取り扱い手順 (「静電気放電を避ける」) を記載したラベルを付けます。

· 磁気シールド: 磁束密度が低いためほとんど必要ありませんが、IATA 規制に準拠した航空輸送には利用可能です (鋼板)。

よくある質問

· 多極磁化: 複雑な極パターンで磁化できますか? はい、4～32 極のリング磁石またはアーク磁石 (例: ブラシレス DC モーターのローター) に最適です。

· 設計上の制限: どのような形状が困難ですか? 非常に厚い部分 (>20 mm) ではバインダーと粉末が分離する可能性があります。また、鋭角な角には 0.2 mm を超える半径が必要です。

· リサイクル性：リサイクル可能ですか？ はい、磁性粉末はバインダーの熱分解により回収され、新しい磁石に再加工できます。

· 焼結 NdFeB と比較したコスト: 射出成形を選択する理由は何ですか? 大量生産 (10 万個を超える部品) におけるツールコストの削減、二次加工の不要、統合機能により組み立て手順が削減されます。

環境耐性：湿度下ではどのように機能しますか？ナイロンバインダーは水分を吸収します（最大 2% の重量増加）。そのため、湿度の高い（相対湿度 85% 以上）環境では PPS またはコーティンググレードが推奨されます。
